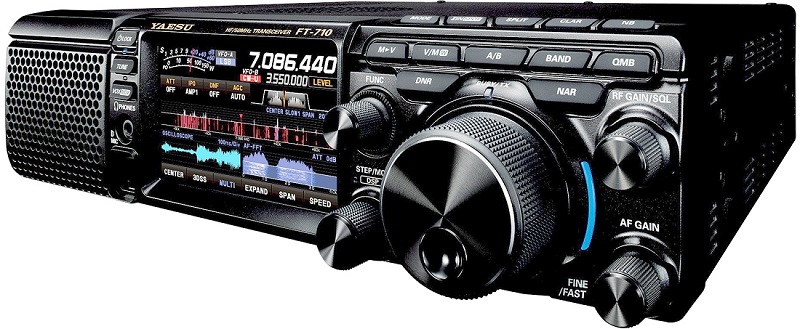

FT-710 (AESS)

FT-710 (AESS)

SPECIFIKACE

VŠEOBECNÉ
Typ: Amatérský HF/VHF transceiver
Frekvenční rozsah: TX: 10-160 m + WARC / 6 m (a 4 m pro Evropu)
RX: 0,03-75 MHz
Kroky ladění: 1/5/10/20 Hz (AM/SSB/CW)
100 Hz (FM)
Stabilita frekvence: ±0,5 ppm @ 0 až 50 °C (32 až 122 °F), po 1 minutě zahřívání
režim: AM / FM / SSB / CW
Správa kanálů / paměti: 99 běžných s alfa tagy (12 znaků)
5 QMB (rozšiřitelné na 10)
9 párů skenovacích hran (PMS)
Energeticky nezávislé úložiště EEPROM
Posun/offset opakovače: ±0-1 MHz v krocích po 10 kHz (10 m)
±0-4 MHz v krocích po 10 kHz (6 m)
Zdroj napájení: 13,8 V DC ±15 % (4kolíkový konektor)
Aktuální odběr / spotřeba energie: RX: 1,8 až 2,2 A
TX: Max 21 A
Impedance / konektor antény: 50 ohmů / SO-239
(16,7-150 ohmů HF a 25-100 ohmů 6 m se zapnutým ATU)
Rozměry (Š*V*H): 239*80*247 mm (9,41*3,15*9,72")
Hmotnost: 4,5 kg (9,92 lb)
Další funkce: CTCSS/PL. 4,3" barevný TFT. 3D spektrum. Port zobrazení DVI. Posun šířky a šířky pásma.
Funkce kontury. Slot pro kartu SD. Záznam hlasu. AESS (Acoustic Enhanced Speaker System).SEKCE PŘIJÍMAČE
Systém přijímače: Technologie přímého vzorkování superheterodyn / SDR
IF: 18 kHz (SSB/CW) - 24 kHz (AM/FM)
Citlivost: AM (10 dB S+N/N, 6 KHz BW)
0,5–1,8 MHz: 6,3 uV
1,8–30 MHz: 2 uV
50–54 MHz: 1 uV
70,0–70,5 MHz: 2 uV
FM (15 dB SINAD, 12 KHz BW)
28-30 MHz: 0,25 uV
50-54 MHz: 0,2 uV
70,0-70,5 MHz: 0,25 uV
SSB/CW (10 dB S+N/N, 2,4 kHz BW)
1,8-30 MHz: 0,16 uV
50-55 MHz : 0,125 uV
70,0-70,5 MHz: 0,16 uV
Selektivita: Režim -6 dB -60 dB
DOPOLEDNE 6 kHz 15 kHz
FM 12 kHz 25 kHz
SSB 2,4 kHz 3,6 kHz
CW 500 Hz 750 Hz
Odmítnutí obrázku: 70 dB (HF)
60 dB (6 m)
Výstupní výkon AF / reproduktor: 2,5 W při 10% zkreslení / 4 ohmy
Konektor pro externí reproduktor: 3,5 mm, 4-16 ohmůSEKCE VYSÍLAČE
RF výstupní výkon:
HF 6 m 4 m
DOPOLEDNE: 25 W 25 W 25 W
FM: 100 W 100 W 100 W
SSB (PEP): 100 W 100 W 100 W
CW: 100 W 100 W 100 W
Modulační systém: AM: Nízká úroveň (počáteční fáze)
FM: Proměnná reaktance
SSB: Vyvážená
Maximální odchylka FM (tovární nastavení): Normální: ±5 KHz
Úzké: ±2,5 KHz
Rušivé emise: Lepší než -50 dB (HF)
Lepší než -63 dB (6 m)
Impedance mikrofonu / konektor: 200 ohmů až 10 kOhm (jmenovitá hodnota 600 ohmů) / 8kolíkový (modulární)
Vstupní úroveň mikrofonu: ? mV
