LOKALIZAČNÍ SYSTÉM MAIDENHEAD

MAIDENHEAD LOCATOR SYSTEM (AKA QTH LOCATOR A IARU LOCATOR ) JE GEOGRAFICKÝ KOORDINOVAT SYSTÉM BY POUŽITA RADIOAMATÉRSKÉ OPERÁTORY, ABY STRUČNĚ POPSAT JEJICH UMÍSTĚNÍ, KTERÉ NAHRADILY ZASTARALÉ QRA LOKÁTORU , KTERÁ BYLA OMEZENA NA EVROPSKÝCH KONTAKTŮ .JEHO ÚČELEM JE BÝT STRUČNÝ, PŘESNÝ A ROBUSTNÍ VZHLEDEM K RUŠENÍ A NEPŘÍZNIVÝM PODMÍNKÁM PŘENOSU. LOKALIZAČNÍ SYSTÉM MAIDENHEAD MŮŽE POPISOVAT MÍSTA KDEKOLI NA SVĚTĚ.

LOKÁTORY MAIDENHEAD SE TAKÉ BĚŽNĚ OZNAČUJÍ JAKO QTH LOCATOR , LOKÁTORY MŘÍŽKY NEBO ČTVEREČKY MŘÍŽKY , AČKOLI "ČTVEREČKY" JSOU ZKRESLENY NA LIBOVOLNÝCH NEROVNOSTRANNÝCH KARTOGRAFICKÝCH PROJEKCÍCH . POUŽITÍ VÝRAZŮ QTH LOKÁTOR A QRA LOKÁTOR BYLO ZPOČÁTKU ODRAZOVÁNO, PROTOŽE TO ZPŮSOBILO ZÁMĚNU SE STARŠÍM LOKÁTORSKÝM SYSTÉMEM QRA. JEDINOU ZKRATKOU DOPORUČENOU K OZNAČENÍ MAIDENHEADOVY REFERENCE V MORSEOVĚ KÓDU A RÁDIOVÉM DÁLKOVÉM PŘENOSU BYL "LOC", STEJNĚ JAKO V "LOC KN28LH".

JOHN MORRIS G4ANB SYSTÉM PŮVODNĚ VYMYSLEL A BYL PŘIJAT NA ZASEDÁNÍ PRACOVNÍ SKUPINY IARU VHF V ANGLICKÉM MAIDENHEADU V ROCE 1980.

HISTORIE

DX ZÁVODĚNÍ SE HODNOTÍ NA ZÁKLADĚ VZDÁLENOSTI KONTAKTŮ , TYPICKY 1 BOD NA KILOMETR, , TAKŽE JE ZAPOTŘEBÍ PRO AMATÉRY K VÝMĚNĚ JEJICH UMÍSTĚNÍ VZDUCHEM. ABY TO BYLO USNADNĚNO, BYL PO RŮSTU SPORTU V 50. LETECH 20. STOLETÍ PŘIJAT NĚMECKÝ LOKALIZAČNÍ SYSTÉM QRA. LOKALIZAČNÍ SYSTÉM QRA BYL OMEZEN NA POPIS EVROPSKÝCH SOUŘADNIC, V POLOVINĚ 70. LET ROSTLA POTŘEBA CELOSVĚTOVÉHO LOKÁTOROVÝ SYSTÉM.

V DOBĚ SVÉHO SETKÁNÍ V DUBNU 1980 V ANGLICKÉM MAIDENHEADU OBDRŽELA PRACOVNÍ SKUPINA VHF DVACET RŮZNÝCH NÁVRHŮ NA NAHRAZENÍ LOKALIZAČNÍ SÍTĚ QRA. TO, CO VYMYSLEL DR. JOHN MORRIS G4ANB, BYLO POVAŽOVÁNO ZA NEJLEPŠÍ.

NA KONFERENCI IARU V LILLEHAMMERU V ROCE 1999 BYLO ROZHODNUTO, ŽE ZEMĚPISNÁ ŠÍŘKA A DÉLKA, KTERÁ SE MÁ POUŽÍT JAKO REFERENČNÍ HODNOTA PRO URČENÍ LOKÁTORŮ, BY MĚLA VYCHÁZET ZE SVĚTOVÉHO GEODETICKÉHO SYSTÉMU 1984 (WGS-84).

POPIS SYSTÉMU

LOKÁTOR MAIDENHEAD KOMPRIMUJE ZEMĚPISNOU ŠÍŘKU A DÉLKU DO KRÁTKÉHO ŘETĚZCE ZNAKŮ, KTERÝ JE V KONCEPCI PODOBNÝ SVĚTOVÉMU GEOGRAFICKÉMU REFERENČNÍMU SYSTÉMU NEBO GEOREF. TATO INFORMACE O POLOZE JE PREZENTOVÁNA V OMEZENÉ MÍŘE PŘESNOSTI, ABY SE OMEZIL POČET ZNAKŮ POTŘEBNÝCH PRO JEJÍ PŘENOS POMOCÍ HLASU, MORSEOVA KÓDU NEBO JAKÉHOKOLI JINÉHO PROVOZNÍHO REŽIMU.

ZVOLENÉ KÓDOVÁNÍ POUŽÍVÁ STŘÍDAVÉ PÁRY PÍSMEN A ČÍSLIC, NAPŘÍKLAD:

• BL11BH16

V KAŽDÉM PÁRU PRVNÍ ZNAK KÓDUJE ZEMĚPISNOU DÉLKU A DRUHÝ ZNAK KÓDUJE ZEMĚPISNOU ŠÍŘKU. TYTO DVOJICE ZNAKŮ MAJÍ TAKÉ TRADIČNÍ NÁZVY A V PŘÍPADĚ PÍSMEN SE ROZSAH ZNAKŮ (NEBO "ZÁKLADNÍ KÓDOVÉ ČÍSLO") POUŽITÝ V KAŽDÉ DVOJICI LIŠÍ.

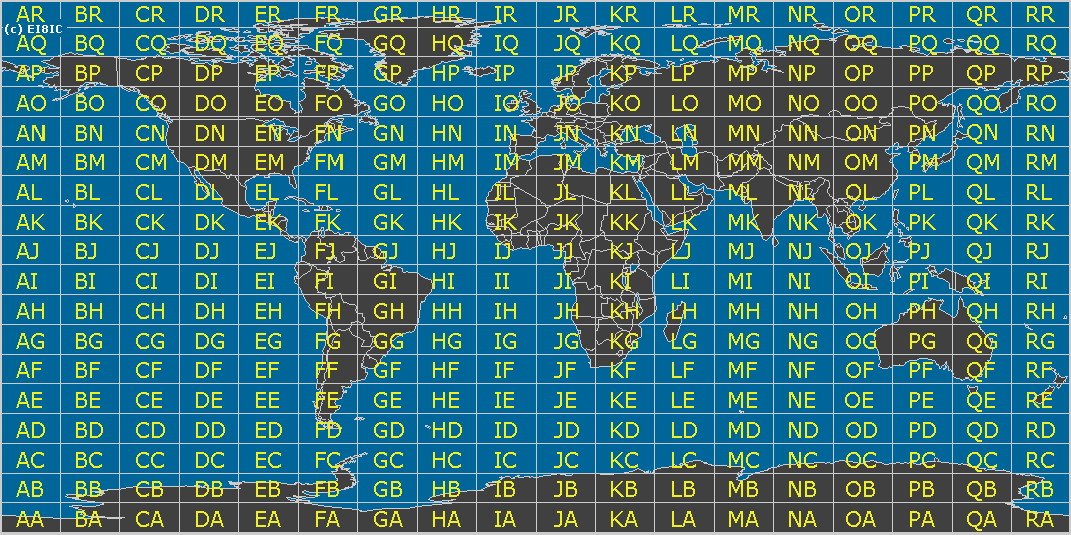

SVĚT JE ROZDĚLEN NA 324 (18²) MAIDENHEADOVÝCH POLÍ.

ABY SE ZABRÁNILO NEGATIVNÍM ČÍSLA VE VSTUPNÍCH DATECH, SYSTÉM URČUJE, ŽE ŠÍŘKA SE MĚŘÍ OD JIŽNÍHO PÓLU K SEVERNÍMU PÓLU , A DÉLKU MĚŘÍ NA VÝCHOD OD ANTIMERIDIAN OF GREENWICH , DÁVAT NULTÝ POLEDNÍK JE FALEŠNÝ VÝCHODNÍ SOUŘADNICE O 180 ° A ROVNÍK FALEŠNOU ÚHEL 90 °.

PRO ZJEDNODUŠENÍ RUČNÍHO KÓDOVÁNÍ BYLA VYBRÁNA ZÁKLADNA PRO PRVNÍ DVOJICI PÍSMEN - TRADIČNĚ NAZÝVANÁ POLE - 18, ČÍMŽ SE ZEMĚKOULE ROZDĚLÍ NA 18 ZÓN O DÉLCE 20 ° A 18 ZÓN O ŠÍŘCE 10 °. TYTO ZÓNY JSOU KÓDOVÁNY PÍSMENY "A" AŽ "R".

POLE JSOU ROZDĚLENA DO 100 ČTVERCŮ.

DRUHÁ DVOJICE ČÍSEL, NAZÝVANÁ ČTVEREC A UMÍSTĚNÁ ZA PRVNÍ DVOJICÍ PÍSMEN, POUŽÍVÁ ZÁKLADNÍ ČÍSLO 10 A JE KÓDOVÁNA POMOCÍ ČÍSLIC "0" AŽ "9". ODTUD POCHÁZÍ ALTERNATIVNÍ NÁZEV "ČTVEREČKY MŘÍŽKY". KAŽDÉ Z TĚCHTO ČTVERCŮ PŘEDSTAVUJE 1 ° ZEMĚPISNÉ ŠÍŘKY A 2 ° ZEMĚPISNÉ DÉLKY. PRO VĚTŠÍ PŘESNOST LZE KAŽDÝ ČTVEREC VOLITELNĚ DÁLE ROZDĚLIT NA PODKVÓTY . TITO JSOU ZAKÓDOVÁNI DO DRUHÉ DVOJICE PÍSMEN, ČASTO (ALE NE VŽDY), PREZENTOVANÉ MALÝMI PÍSMENY. ZNOVU, ABY SE USNADNILY RUČNÍ VÝPOČTY ZE STUPŇŮ A MINUT, BYLO JAKO ZÁKLADNÍ ČÍSLO VYBRÁNO 24, COŽ DALO TĚMTO DÍLČÍM ROZMĚRŮM 2,5 'ZEMĚPISNÉ ŠÍŘKY A 5' ZEMĚPISNÉ DÉLKY. POUŽITÁ PÍSMENA JSOU "A" AŽ "X".

VÝSLEDNÝ ŘETĚZEC LOKÁTORU MAIDENHEAD SUBSQUARE JE TEDY SLOŽEN ZE DVOU PÍSMEN, DVOU ČÍSLIC A DALŠÍCH DVOU PÍSMEN. CHCETE-LI DÁT PŘÍKLAD, W1AW JE AMERICAN RADIO RELAY LEAGUE JE HIRAM PERCY MAXIM MEMORIAL STATION V NEWINGTON, CONNECTICUT , SE NACHÁZÍ V GRID LOKÁTORU FN31PR . DVA BODY V RÁMCI STEJNÉHO NÁMĚSTÍ MAIDENHEAD JSOU VŽDY OD SEBE VZDÁLENY MÉNĚ NEŽ 12 KM, COŽ ZNAMENÁ, ŽE LOKÁTOR MAIDENHEAD MŮŽE POSKYTNOUT DOSTATEČNOU PŘESNOST POUZE ZE ŠESTI SNADNO PŘENOSITELNÝCH ZNAKŮ.

PRO JEŠTĚ PŘESNĚJŠÍ MAPOVÁNÍ POLOHY BYLY NAVRŽENY A RATIFIKOVÁNY DVĚ DALŠÍ ČÍSLICE JAKO ROZŠÍŘENÝ LOKÁTOR , TAKŽE BYLO CELKEM OSM ZNAKŮ DLOUHÉ A ROZDĚLIL PODKVÓTY NA JEŠTĚ MENŠÍ. TAKOVÁ PŘESNOST MÁ VYUŽITÍ VE VELMI KRÁTKÉM ROZPĚTÍ KOMUNIKACE. KROMĚ TOHO NEEXISTUJE ŽÁDNÁ SPOLEČNÁ DEFINICE PRO ROZŠÍŘENÍ SYSTÉMU NA JEŠTĚ MENŠÍ ČTVERCE. ROZŠÍŘENÍ SE NEJČASTĚJI PROVÁDÍ OPAKOVÁNÍM STŘÍDAVÝCH PRAVIDEL ČTVERCŮ A ČTVERCŮ (ZÁKLADNÍ ČÍSLA 24 A 10). BYLY VŠAK POZOROVÁNY I JINÉ ZÁKLADNY PRO KÓDOVÁNÍ PÍSMEN, A PROTO TAKOVÉ ROZŠÍŘENÉ ROZŠÍŘENÉ LOKÁTORY NEMUSÍ BÝT KOMPATIBILNÍ.

SHRNOUT:

• ZNAKOVÉ PÁRY NEJPRVE KÓDUJÍ DÉLKU A POTÉ ZEMĚPISNOU ŠÍŘKU .
• PRVNÍ PÁR ( POLE ) KÓDUJE ZÁKLADNOU 18 A PÍSMENY "A" AŽ "R".
• DRUHÝ PÁR ( ČTVEREC ) KÓDUJE ZÁKLADNOU 10 A ČÍSLICEMI "0" AŽ "9".
• TŘETÍ DVOJICE ( SUBQUARE ) KÓDUJE ZÁKLADNOU 24 A PÍSMENY "A" ​​AŽ "X".
• ČTVRTÝ PÁR ( ROZŠÍŘENÝ ČTVEREC ) KÓDUJE ZÁKLADNOU 10 A ČÍSLICEMI "0" AŽ "9".
• PÁTÝ A NÁSLEDUJÍCÍ DVOJICE NEJSOU FORMÁLNĚ DEFINOVÁNY, ALE RECYKLACE ALGORITMŮ TŘETÍ A ČTVRTÉ DVOJICE JE JEDNOU Z MOŽNÝCH DEFINIC:
  • BL11BH16OO66

U KRÁTKOVLNNÝCH FREKVENCÍ SE POLOHY VYKAZUJÍ S PŘESNOSTÍ NA ČTVEREC A NA VHF A UHF SE POUŽÍVÁ PŘESNOST NA DRUHOU . PŘESNĚJŠÍ HLÁŠENÍ POLOHY SE POUŽÍVAJÍ JEN ZŘÍDKA.

PŘIJETÍ A POUŽITÍ

STEJNĚ JAKO SYSTÉM QRA PŘED TÍM BYLY LOKACE MAIDENHEAD NADŠENĚ PŘIJATY RÁDIOVÝMI AMATÉRY MIMO SOUTĚŽ A NYNÍ SE VŠEOBECNĚ POUŽÍVAJÍ.

LOKÁTORY MAIDENHEAD SE STÁLE POUŽÍVAJÍ JAKO SOUČÁST VZORCŮ PRO BODOVÁNÍ V MNOHA AMATÉRSKÝCH ROZHLASOVÝCH SOUTĚŽÍCH VHF A JAKO ZÁKLAD PRO ZÍSKÁVÁNÍ CEN, JAKO JE CENA ZA PROVOZ VHF / UHF CENTURY AMERICAN LEAGUE , URE TTLOC ATD.

V PRAVIDLECH IARU REGION 1 JSOU VÝPOČTY VZDÁLENOSTI VHF PROVÁDĚNY MEZI MAIDENHEADSKÝMI STŘEDISKY ČTVERCŮ ZA PŘEDPOKLADU SFÉRICKÉ ZEMĚ. TO MÁ ZA NÁSLEDEK MALOU CHYBU VE VZDÁLENOSTI, ALE ZJEDNODUŠUJE VÝPOČTY A VZHLEDEM K VLASTNÍ NEPŘESNOSTI POUŽITÝCH VSTUPNÍCH DAT NEJDE O NEJVĚTŠÍ ZDROJ CHYB.

RELATIVNĚ NOVÝ ÚZKOPÁSMOVÝ DIGITÁLNÍ REŽIM FT8 PŘENÁŠÍ MAIDENHEADŮV LOKÁTOR JAKO SOUČÁST STANDARDNÍCH ZPRÁV, PŘIČEMŽ 4-ZNAKOVÝ LOKÁTOR JE EFEKTIVNĚ REPREZENTOVÁN DO 15 BITŮ VYSÍLANÉHO ŘETĚZCE.

AŽ DO PŘIJETÍ WGS 84 JAKO OFICIÁLNÍHO GEODETICKÉHO VZTAŽNÉHO BODU LOKÁTORSKÉHO SYSTÉMU MAIDENHEAD V ROCE 1999 PROVOZOVATELÉ OBVYKLE URČOVALI SVÉ UMÍSTĚNÍ NA ZÁKLADĚ SVÉHO MÍSTNÍHO NÁRODNÍHO ÚDAJE. V DŮSLEDKU TOHO MOHOU STANICE VELMI BLÍZKO OKRAJŮ ČTVERCŮ (VE VYZNAČENÉ PŘESNOSTI) ZMĚNIT SVÉ LOKÁTORY, KDYŽ PŘECHÁZEJÍ NA POUŽITÍ WGS 84.

HARDWAROVÁ A SOFTWAROVÁ PODPORA

V ROCE 1985, ROZHLASOVÁ SPOLEČNOST VELKÉ BRITÁNIE ZVEŘEJNILA MALOU SADU BASIC JAZYKA RUTINY PŘEVÉST Z LOKÁTORU S ODKAZEM NA ZEMĚPISNÉ SOUŘADNICE (ZEMĚPISNÉ ŠÍŘKY A DÉLKY) K DALŠÍMU ZPRACOVÁNÍ. ARRL V PŘÍŠTÍM ROCE ZPŘÍSTUPNIL KOMPLETNÍ PROGRAM V BASICU NAZVANÝ UNIVERSAL GRIDLOCATOR ZA NOMINÁLNÍ CENU 3 USD. EXISTUJE MNOHO DALŠÍCH NÁSTROJŮ PRO PŘEVOD ZEMĚPISNÉ ŠÍŘKY A DÉLKY NA LOKÁTORY, PROTOŽE SE JEDNÁ O OBLÍBENÝ HACK PRO PROGRAMÁTORY, KTEŘÍ JSOU TAKÉ RADIOAMATÉRY. PERL PODPORUJE PŘEVOD MEZI GEOGRAFICKÝMI SOUŘADNICEMI A MAIDENHEADOVÝMI LOKÁTORY V MODULU HAM :: LOCATOR OD ANDY SMITHE, KTERÝ JE K DISPOZICI NA CPAN .

MNOHO KOMERČNĚ DOSTUPNÝCH OBECNÝCH (CIVILNÍCH) PŘIJÍMAČŮ GLOBAL POSITIONING SYSTEM (GPS) (NAPŘ. GARMIN GPS-12) MÁ MOŽNOST ZOBRAZIT POZICE VE FORMÁTU MAIDENHEAD LOCATOR.
