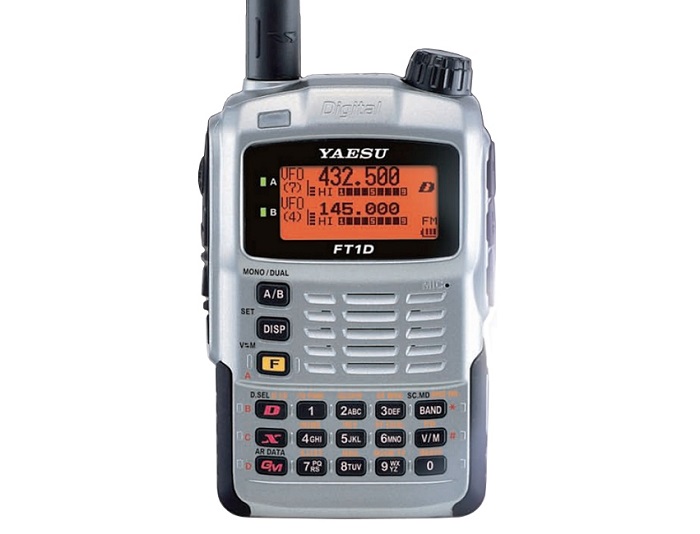

Yaesu FT-1DE

Yaesu FT-1DE

SPECIFIKACE

VŠEOBECNÉ
Typ: Amatérský VHF/UHF transceiver
Frekvenční rozsah: Evropa
TX: 144-146 / 430-440 MHz
RX: 0,5-999 MHz
Kroky ladění: 5 / 6,25 / 8,33 / 9 / 10 / 12,5 / 15 / 20 / 25 / 50 / 100 kHz
Stabilita frekvence: ±2,5 ppm @ -20 až +60 °C (-4 až +140 °F)
režim: TX: FM / NFM / DV (C4FM FDMA, 9,6 Kbps)
RX: AM / FM / NFM / DV (C4FM FDMA, 9,6 Kbps)
Správa kanálů / paměti: 900 běžných s alfa tagy
99 přeskočit
50 PMS
11 domácích kanálů
10 předvoleb WX
57 námořních předvoleb
89 předvoleb vysílání
Energeticky nezávislé úložiště EEPROM
Posun/offset opakovače: 2 m: ±600 KHz
70 cm: 1,6 nebo 7,6 MHz
(Výchozí nastavení v závislosti na zemi. Lze upravit)
Zdroj napájení: 4,0-7,5 V DC (v závislosti na baterii)
nebo 4-14 V DC externí (hlavňový konektor)
Aktuální odběr / spotřeba energie: RX: 45-220 mA (+30 mA GPS zapnuto) (+65 mA digitální zapnuto)
TX: Max 2 A
Impedance / konektor antény: 50 ohmů / SMA
Rozměry (Š*V*H): 60*95*32,5 mm (2,4*3,7*1,28")
Hmotnost: 290 g (10,23 oz), s FNB-102Li a anténou
Další funkce: Vestavěná GPS. IPX5 odolný proti stříkající vodě. Vibralert. Vnitřní AM tyčová anténa.
Funkce GSM (Skupinová krátká zpráva, 80 znaků). Slot pro Micro SD kartu.
Funkce momentky/přenos snímků s volitelným fotoaparátem-mikrofonem.
Digitální UMĚNÍ. USB port. Hodiny. Tón opakovače 1750 Hz. Twin RXSEKCE PŘIJÍMAČE
Systém přijímače: Superheterodyn s jednou konverzí (AM BC/WFM)
IF: 130 kHz
Superheterodyn s dvojitou konverzí (AM/FM/NFM)
1. IF: 47,25 MHz (pásmo A), 46,35 MHz (pásmo B)
2. IF: 450 kHz
Citlivost: AM (10 dB S/N)
0,5–30 MHz: 3 uV
108–137 MHz: 1,5 uV
FM (12 dB SINAD)
30–54 MHz: 0,35 uV
54–88 MHz: 1 uV
137–140 MHz: 0,2 uV
140 -150 MHz: 0,16 uV
150-174 MHz: 0,2 uV
174-222 MHz: 1 uV
300-350 MHz: 0,5 uV
350-400 MHz: 0,2 uV 400-470
MHz: 0,16 uV 405 470 MHz 5 MHz 800 MHz: 3 uV 800-999 MHz: 1,5 uV WFM (12 dB SINAD) 76-108 MHz: 1,5 uV DV/C4FM (BER 1 %) 144-148 MHz: 0,19 uV 430-450 MHz: 0,19 uV

Selektivita: AM/NFM: 12 kHz (-6 dB), 35 kHz (-60 dB)
Odmítnutí obrázku:
Výstupní výkon AF / reproduktor: 200 mW při 10% zkreslení / ? ohm @ 7,4 V DC
400 mW při 10% zkreslení / ? ohm @ 13,8 V DC
Konektor pro externí reproduktor:SEKCE VYSÍLAČE
RF výstupní výkon:
Vysoký L3 L2 L1
2 m: 5 W 2,5 W 1 W 100 mW
70 cm: 5 W 2,5 W 1 W 100 mW
Výše uvedená nastavení výstupního výkonu jsou platná pouze pro Li-Ion akumulátory
S pouzdrem na alkalické baterie je maximální výstupní výkon kolem 800 mWModulační systém: FM: Proměnná reaktance
DV: 4FSK/C4FM
Maximální odchylka FM (tovární nastavení): FM: ±5 KHz
NFM: ±2,5 KHz
Rušivé emise: Lepší než -50 až -60 dB
Impedance mikrofonu / konektor: ? ohm / ?-pin
Vstupní úroveň mikrofonu: ? mV
