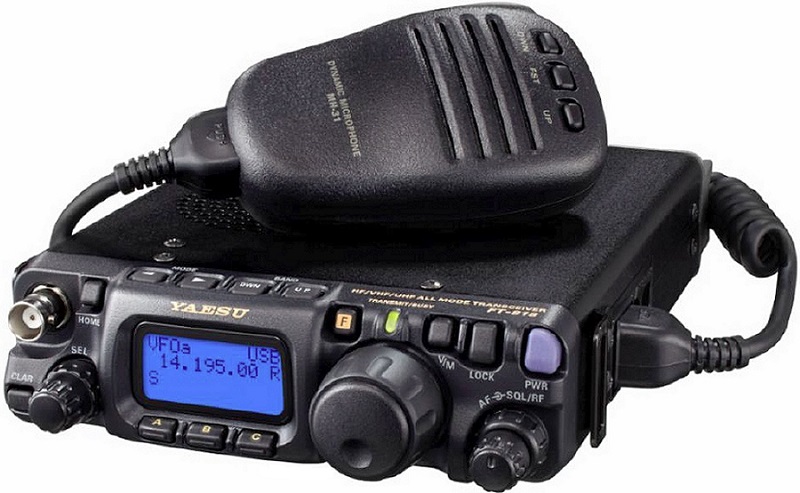

Yaesu FT-818ND

Yaesu FT-818ND

SPECIFIKACE

VŠEOBECNÉ
Typ: Amatérský HF/VHF/UHF transceiver
Frekvenční rozsah: Evropa
TX: 10-160 m + WARC a 60 m / 50-54 / 144-146 / 430-440 MHz
RX: 0,1-56 / 76-154 / 420-470 MHz
USA
TX: 10-160 m + WARC a 60 m / 50-54 / 144-148 / 440-450 MHz
RX: 0,1-56 / 76-154 / 420-470 MHz
Kroky ladění: AM/FM: Minimálně 100 Hz
SSB/CW: Minimálně 10 Hz
Stabilita frekvence: ±0,5 ppm @ 25 °C (TCXO-9 standardně vybaven)
režim: RX: AM / FM / NFM / WFM / SSB / CW
TX: AM / FM / NFM / SSB / CW
Správa kanálů / paměti: 200 běžných (s alfa tagy)
Domácí kanály
Omezení pásma
Trvalé úložiště EEPROM
Zdroj napájení: 9,6 V NiMH baterie
nebo 12 V DC (osm baterií LR6 / AA)
nebo externí 8-16 V DC
Aktuální odběr / spotřeba energie: RX: ? mA
TX: Max? A
Impedance / konektor antény: 50 ohmů / BNC na přední straně a SO-239 na zadní straně
Rozměry (Š*V*H): 135*38*165 mm (5,32*1,5*6,5")
Hmotnost: 1,17 kg (2,58 lb), s baterií a anténou
Další funkce: CTCSS/PL. DCS. ARTS. VOX. Rozsah spektra. Vestavěný klíč a
SWR-metr. Paket 9K6 připraven.SEKCE PŘIJÍMAČE
Systém přijímače: Superheterodyn s jednou konverzí (WFM)
IF: 10,7 MHz Superheterodyn s dvojitou konverzí (AM/FM/SSB/CW)
1. IF: 68,33 MHz
2. IF: 455 KHzCitlivost: AM (10 dB S/N)
0,5-1,8 MHz: 32 uV
1,8-30 MHz: 2 uV
50-54 MHz: 2 uV
FM (12 dB SINAD)
28-30 MHz: 0,5 uV
50-54 MHz: 0,32 uV
144 /440 MHz: 0,2 uV
SSB/CW (10 dB S/N)
1,8-30 MHz: 0,25 uV
50-54 MHz: 0,2 uV
144/440 MHz: 0,13 uV
Selektivita: AM: 6 kHz (-6 dB), 20 kHz (-60 dB)
FM: 15 kHz (-6 dB), 30 kHz (-60 dB)
FMN: 9 kHz (-6 dB), 25 kHz (-60 dB )
SSB/CW: 2,2 KHz (-6 dB), 4,5 KHz (-60 dB), viz také volitelné filtry
Odmítnutí obrázku: HF/6 m: 70 dB
2 m/70 cm: 60 dB
Výstupní výkon AF / reproduktor: 1 W při <10% zkreslení / 8 ohmů
Konektor pro externí reproduktor: 3,5 mm, 4-16 ohmůSEKCE VYSÍLAČE
RF výstupní výkon:
Vysoká
@ 13,8 V Nízká 3 Nízká 2 Nízká 1
DOPOLEDNE: 2 W 1,7 W 1 W 700 mW
FM: 6 W 5 W 2,5 W 1 W
SSB (PEP): 6 W 5 W 2,5 W 1 W
CW (DC): 6 W 5 W 2,5 W 1 WNB! Výše uvedené úrovně výstupního výkonu jsou s externím napětím 13,8 V DC.
Při použití interních baterií je výstupní výkon automaticky nastaven na 2,5 W.Modulační systém: AM: Raná fáze, nízká úroveň
FM: Proměnná reaktance
SSB: Vyvážený modulátor
Maximální odchylka FM (tovární nastavení): FM: ±5 KHz
NFM: ±2,5 KHz
Rušivé emise: HF: Lepší než -50 dB
VHF/UHF: Lepší než -60 dB
Impedance mikrofonu / konektor: Nominální 600 ohmů (200 ohmů až 10 kOhm) / 8kolíkový modulární
Vstupní úroveň mikrofonu: ? mV
